C++ 中的内存对齐

1. 内存对齐简介#

在讨论内存对齐之前，我们先来看一下计算机底层是怎么对数据进行存取的，这涉及到计算机组成原理的知识。

这主要涉及计算机中的三大总线：地址总线、数据总线和控制总线。地址总线决定数据的地址，数据总线里面传输的是数据，控制总线传输的是命令和状态信号。数据总线的宽度直接决定了一个CPU周期可以同时传送多少位。CPU的设计是高度协同的，寄存器和数据总线的宽度一般相同（Intel早期的8086的寄存器宽度为16位，总线宽度为8位），我们平时所说的xx位的计算机实际上指的是CPU寄存器的宽度，例如：

32位计算机：CPU寄存器和数据总线的宽度都为32位
64位计算机：CPU寄存器和数据总线的宽度都为64位

现代计算机中，内存空间的最小单位是字节，因为CPU的地址总线以字节为最小寻址粒度。但是，大部分的处理器并不是按字节来存取内存的，一般会以2字节，4字节，8字节来存取内存，我们称之为内存存取粒度。这个存取的宽度就取决于我们上面介绍的总线宽度，例如32位计算机每次传输的是32位（4字节），而64位计算机每次传输的是64位（8字节）。

以32位计算机为例，假设我们要在0x0001这个地址中写入一个字符'A'（1字节）。CPU会将0X0000放在地址总线，让内存控制器知道目标在0x0000到0x0003那个内存块，然后会将字符'A'放在数据总线的对应位置，即4字节块中的第二个字节，CPU会使能第二天字节使能线，这个控制指令放在控制总线中，这样CPU可以在对应的位置写入而不影响内存块中的其他字节。

再举个例子，假设在一个32位的计算机中，要读取一个地址为0x1001的int变量，那么这个4字节的int变量占用的内存是0x1001 - 0x1005。由于32位计算机的内存存取粒度是4，因此该处理器只能从地址为4的倍数的内存开始读取数据。第一次会读取0x1000 - 0x1003，剔除不需要的字节（0x1000），然后第二次读取0x1004 - 0x1007，剔除不要的数据（0x1005、0x1006、0x1007），最后将数据合并完成读取。

那内存对齐是什么呢？其实内存对齐是一种优化技术，旨在提高CPU访问内存的速度，从以上的例子可以看出，虽然int的大小等于内存存取粒度，但是由于存放的位置，CPU需要进行两次读取。而内存对齐则是对数据再内存中存放的位置的限制，通常会要求数据的首地址的值是某个数k的倍数。例如如果规定int的首地址只能是4的倍数，那么对int的读取就可以一次性完成。

2. 内存对齐规则#

一些核心概念如下：

自身对齐值：这是数据类型本身固有的对齐要求，通常等于其 sizeof 的大小。
- char: 1 字节
- short: 2 字节
- int: 4 字节
- float: 4 字节
- double: 8 字节
- long: 4 字节（32为系统）或 8 字节（64位系统）
- long long: 8 字节
- 指针: 4 字节（32位系统）或 8 字节（64位系统）
指定对齐值：这是程序员通过编译器指令（如 C/C++ 中的 #pragma pack(n)）手动设定的对齐值。n 的值通常是1, 2, 4, 8等2的幂。
有效对齐值 (Effective Alignment)：这是编译器最终为某个数据成员采用的对齐值。它的计算规则是：有效对齐值 = Min(自身对齐值, 指定对齐值)。

所有的数据结构，无论是struct还是union，在布局时都遵循以下三条规则：

结构体中每个成员相对于结构体起始地址的偏移量，必须是其有效对齐值的整数倍。如果不是，编译器会在前一个成员后面填充若干字节以满足要求。
结构体（或联合体）的总大小，必须是其所有成员中最大的有效对齐值的整数倍。如果不是，编译器会在最后一个成员后面填充若干字节以满足要求。
如果一个结构体包含了另一个嵌套结构体，那么这个嵌套结构体的起始偏移量，必须是其内部所有成员中最大的有效对齐值的整数倍。

3. 内存对齐举例#

在64位系统中，一个结构体定义如下：

struct MyStruct {
    char a;         // 自身对齐1
    int b;          // 自身对齐4
    double c;       // 自身对齐8
    short d;        // 自身对齐2
};

cpp

第一个成员a，有效对齐值为1，当前偏移量为0，是1的倍数，因此当前大小为1字节。
第二个成员b，有效对齐值4，当前偏移量为1，不是4的倍数，前面要填充3字节，因此当前大小为8字节。
第三个成员c，有效对齐值为8，当前偏移量为8，是8的倍数，因此当前大小为16字节。
第四个成员d，有效对齐值为2，当前偏移量为10，是2的倍数，因此当前大小为18字节。
在结构体中，最大有效对齐值为8，18不是8的倍数，需要填充到24，后面填充6个字节。

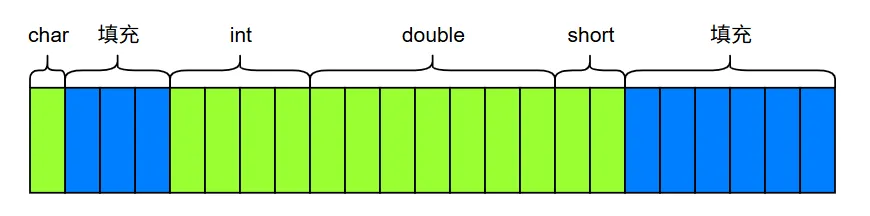

因此这个结构体在内存中的布局如下：

alt text

下面举一个指定对齐值的例子：

#pragma pack(push, 2) // 设置指定对齐值为2
struct MyStructPacked {
    char a;         // 自身对齐1->有效对齐min(1,2)=1
    int b;          // 自身对齐4->有效对齐min(4,2)=2
    double c;       // 自身对齐8->有效对齐min(8,2)=2
    short d;        // 自身对齐2->有效对齐min(2,2)=2
};
#pragma pack(pop) // 恢复默认

cpp

第一个成员a，有效对齐值为1，当前偏移量为0，是1的倍数，因此当前大小为1字节。
第二个成员b，有效对齐值为2，当前偏移量为1，不是2的倍数，前面要填充1字节，因此当前大小为6字节。
第三个成员c，有效对齐值为2，当前偏移量为6，是2的倍数，因此当前大小为14字节。
第四个成员d，有效对齐值为2，当前偏移量为14，是2的倍数，因此当前大小为16字节。
在结构体中，最大有效对齐值为2，16是8的倍数，不需要再填充，因此总大小为16字节。

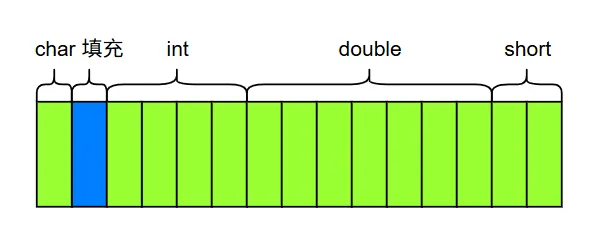

因此这个结构体在内存中的布局如下：

alt text
